منابع تغذیه ی سوئیچینگ چیست و چه کاربردی دارد؟

منبع تغذیه سوئیچینگ نوعی منبع تغذیه است که با استفاده از سوئیچینگ الکترونیکی (قطع و وصل سریع) ولتاژ و جریان را تنظیم می‌کند. این منابع به دلیل بازدهی بالا، اندازه کوچک و وزن کم، جایگزین مناسبی برای منابع تغذیه خطی سنتی شده‌اند.اما این تراکم قطعات در فضای کوچک، آن‌ها را مستعد فرسایش تدریجی خازن‌ها و ترانزیستورها کرده است؛ برای بازگشت ایمن به چرخه کار، تعمیر منبع تغذیه سوئیچینگ توسط تیم متخصص الزامی است.

منبع تغذیه سوئیچینگ،هر آنچه باید بدانید

امروزه با پیشرفت فناوری و گسترش استفاده از دستگاه‌های الکترونیکی، نیاز به منابع تغذیه کارآمد و قابل اعتماد بیش از پیش احساس می‌شود. منبع تغذیه سوئیچینگ (Switching Mode Power Supply یا SMPS) به عنوان یکی از پرکاربردترین انواع منبع تغذیه، نقش حیاتی در تأمین انرژی پایدار و کارآمد برای انواع دستگاه‌ها ایفا می‌کند. در این مقاله، به بررسی اصول کاری، مزایا، معایب و کاربردهای منبع تغذیه سوئیچینگ می‌پردازیم

اصول کاری منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ با بهره‌گیری از المان‌های سوئیچینگ نظیر ترانزیستورها و ماسفت‌ها، ولتاژ ورودی (AC یا DC) را به یک ولتاژ خروجی DC پایدار تبدیل می‌کند. برخلاف منابع تغذیه خطی که با تلف کردن انرژی اضافی به صورت حرارت کار می‌کنند، منابع سوئیچینگ با قطع و وصل سریع (سوئیچینگ) و استفاده از اجزایی مانند سلف و خازن، انرژی را انتقال داده و تلفات را به حداقل می‌رسانند

مراحل اصلی کار یک منبع تغذیه سوئیچینگ

• یکسوسازی ورودی: اگر ورودی AC باشد، ابتدا توسط یک پل دیود به DC تبدیل می‌شود

• سوئیچینگ: ولتاژ DC توسط یک سوئیچ الکترونیکی (معمولاً ماسفت) با فرکانس بالا (از ده‌ها کیلوهرتز تا چند مگاهرتز) قطع و وصل می‌شود

• تبدیل ولتاژ: انرژی از طریق یک ترانسفورماتور یا سلف به سطح ولتاژ مورد نظر تبدیل می‌شود.

• یکسوسازی خروجی: ولتاژ سوئیچ‌شده مجدداً یکسو شده و توسط خازن‌ها صاف می‌شود تا به صورت DC پایدار درآید.

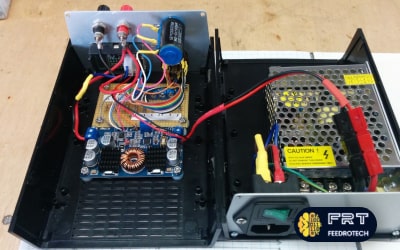

منبع تغذیه سوئیچینگ (Switching Power Supply) چیست؟

منبع تغذیه سوئیچینگ با استفاده از تکنیک سوئیچینگ پرسرعت نیمه‌هادی‌ها، ولتاژ ورودی را به سطح مطلوب تبدیل می‌کند. این منابع به دلیل بازدهی بالا و اندازه فشرده، قلب تپنده اغلب دستگاه‌های الکترونیکی هستند.

در دنیای الکترونیک، تامین انرژی پایدار و کارآمد برای مدارها، مهمترین چالش طراحان است. در این میان، منبع تغذیه سوئیچینگ (SMPS) به عنوان یک قهرمان ناشناخته، تقریباً در تمام دستگاه‌های پیشرفته اطراف ما حضور دارد. اما این قطعه دقیقاً چگونه کار می‌کند و چرا تا این حد حیاتی است؟ این مقاله به زبان ساده به بررسی چیستی، نحوه عملکرد، مزایا، معایب و کاربردهای گسترده این فناوری می‌پردازد.

هر دستگاه الکترونیکی برای کار کردن به ولتاژ و جریان DC ثابت نیاز دارد. اما برق ورودی از پریزهای خانگی به صورت AC (متناوب) و با ولتاژ بالا (۲۲۰V) است. وظیفه منبع تغذیه، پل زدن بین این دو جهان است. به طور کلی، دو نوع منبع تغذیه اصلی وجود دارد: منابع خطی (Linear) و منابع سوئیچینگ (Switching). منابع خطی، ساده اما کم‌بازده هستند و انرژی اضافی را به صورت حرارت تلف می‌کنند. در نقطه مقابل، منابع سوئیچینگ با بهره‌گیری از یک روش هوشمندانه، بازدهی بسیار بالاتری دارند و امروزه به گزینه غالب تبدیل شده‌اند.

منبع تغذیه سوئیچینگ (SMPS) چگونه کار می‌کند؟

اصل اساسی کار یک منبع سوئیچینگ بر پایه سوئیچینگ پرسرعت یک ترانزیستور قدرتمند (مانند MOSFET) استوار است. برخلاف منبع خطی که مانند یک مقاومت متغیر عمل می‌کند، ترانزیستور در منبع سوئیچینگ فقط در دو حالت کاملاً روشن (ON) یا کاملاً خاموش (OFF) کار می‌کند. در حالت ON، مقاومت بین پایه‌های ترانزیستور نزدیک به صفر است و تلفات توان بسیار ناچیز است. در حالت OFF نیز جریانی از آن عبور نمی‌کند. پس تلفات اصلی فقط در لحظات بسیار کوتاه سوئیچینگ رخ می‌دهد

این فرآیند سوئیچینگ پرسرعت (با فرکانس‌هایی از ۵۰ کیلوهرتز تا 1 مگاهرتز) به یک موج مربعی با ولتاژ بالا تبدیل می‌شود. سپس این موج از یک ترانسفورماتور فرکانس بالا عبور می‌کند. مزیت بزرگ استفاده از فرکانس بالا این است که سایز ترانسفورماتور و فیلترهای خروجی به طور چشمگیری کاهش می‌یابد (طبق رابطه القایی). در نهایت، خروجی ترانس یکسو و صاف شده تا به ولتاژ DC ثابت و تمیزی تبدیل شود.

یک مدار کنترل (عموماً با آیسی مخصوص PWM) به طور مداوم ولتاژ خروجی را نمونه‌برداری کرده و duty (نسبت زمان روشن به خاموش بودن ترانزیستور) را تنظیم می‌کند تا تحت شرایط مختلف بار، ولتاژ خروجی همیشه ثابت بماند.

مزایای کلیدی منبع تغذیه سوئیچینگ

• بازدهی بسیار بالا (۸۰% تا ۹۵%): از آنجایی که ترانزیستور اکثر اوقات یا کاملاً روشن است یا کاملاً خاموش، تلفات انرژی به شکل حرارت به حداقل می‌رسد. این امر منجر به صرفه‌جویی انرژی و تولید گرمای کمتر می‌شود

• ابعاد کوچک و وزن کم: به لطف استفاده از فرکانس سوئیچینگ بالا، اجزای مغناطیسی مانند ترانسفورماتور و سلف‌ها می‌توانند بسیار کوچک‌تر و سبک‌تر باشند

• انعطاف‌پذیری طراحی: منابع سوئیچینگ می‌توانند برای تبدیل ورودی‌های AC/DC و DC/DC با سطوح ولتاژ مختلف ( step-down، step-up، معکوس‌کننده) طراحی شوند

• قدرت تحویلی بالا در ابعاد کوچک: به دلیل بازدهی بالا، می‌توان توان خروجی بالایی را در یک محفظه کوچک مدیریت کرد.

معایب و چالش‌ها

پیچیدگی طراحی: مدارهای SMPS به مراتب پیچیده‌تر از منابع خطی هستند و طراحی آن‌ها نیازمند تخصص بالاتری است.

نویز الکترومغناطیسی (EMI): فرآیند سوئیچینگ پرسرعت می‌تواند نویزهای هدایتی و تشعشعی ایجاد کند که ممکن است بر عملکرد سایر قطعات الکترونیکی مجاور ایجاد کند. بنابراین استفاده از فیلترهای EMI مناسب ضروری است.

ریپل ولتاژ خروجی: خروجی DC این منابع کاملاً صاف نیست و دارای یک ریپل (امواج کوچک) با فرکانس سوئیچینگ است که برای برخی از کاربردهای حساس باید کنترل شود.

کاربردهای گسترده منبع تغذیه سوئیچینگ
برخی از کاربردهای کلیدی

الکترونیک مصرفی: منبع تغذیه کامپیوترهای شخصی، ups، لپ‌تاپ‌ها، کنسول‌های بازی، تلویزیون‌ها، شارژرهای موبایل و تبلت.

تجهیزات اداری: پرینترها، فکس‌ها، کپی‌ها و سیستم‌های تلفن.

صنعت و اتوماسیون: درایوهای کنترل موتور (VFD)، سیستم‌های کنترل صنعتی و منبع تغذیه ماشین‌آلات CNC.

telecommunications: تجهیزات مخابراتی و مراکز داده که به منبعی پایدار و کارآمد نیاز دارند.

سیستم‌های روشنایی: درایورهای LED modern که جایگزین ترانسفورماتورهای حجیم قدیمی شده‌اند.

منابع انرژی تجدید پذیر: اینورترهای خورشیدی و کنترلرهای شارژ که انرژی DC پنل‌ها را به AC یا DC قابل استفاده تبدیل می‌کنند.

🔌 عوامل مؤثر در انتخاب منبع تغذیه سوئیچینگ مناسب

انتخاب منبع تغذیه سوئیچینگ (SMPS) مناسب تنها به ولتاژ و جریان خروجی محدود نمی‌شود؛ عوامل متعددی باید در نظر گرفته شوند. راندمان (معمولاً ۸۰ تا ۹۵٪) تعیین‌کننده میزان گرمای تولیدی و مصرف انرژی است منبع با راندمان پایین، گرمای بیشتری تولید کرده و نیاز به خنک‌کاری قوی‌تر دارد. ولتاژ ورودی باید با شبکه برق محل کار سازگار باشد؛ منابع با محدوده ورودی وسیع (85-264 ولت) برای مناطق با نوسانات برق مناسب‌ترند. محافظت‌های داخلی مانند اضافه‌بار (OCP)، اضافه‌ولتاژ (OVP) و اتصال کوتاه (SCP) از خرابی تجهیزات متصل جلوگیری می‌کنند. همچنین نوع خروجی (تک‌پلار یا چندپلار) و قابلیت تنظیم ولتاژ برای کاربردهای خاص حیاتی است. نادیده گرفتن این عوامل می‌تواند منجر به عملکرد ناپایدار یا خرابی زودرس شود. تیم فیدروتک با بررسی دقیق نیازهای شما، بهترین مدل را با توجه به بودجه و شرایط کاری پیشنهاد می‌دهد.

جمع‌بندی

منبع تغذیه سوئیچینگ با حل مشکلات اساسی منابع خطی، یعنی بازدهی پایین و ابعاد بزرگ، انقلابی در صنعت الکترونیک ایجاد کرده است. درک اصول کاری، مزایا و معایب آن برای هر مهندس، تکنسین یا علاقه‌مند به الکترونیک ضروری است. اگرچه طراحی آن پیچیده است، اما مزیت‌های آن مانند بازدهی بالا، اندازه فشرده و انعطاف‌پذیری، آن را به ستون فقرات تامین انرژی دنیای دیجیتال مدرن تبدیل کرده است. انتخاب بین منبع خطی و سوئیچینگ همواره به یک انتخاب بین سادگی، هزینه، بازدهی و نیازمندی‌های خاص پروژه بستگی دارد.و برای حفظ این فناوری در طولانی‌مدت، آگاهی از فرآیند تعمیر منبع تغذیه می‌تواند سرمایه‌گذاری شما را در برابر هزینه‌های ناگهانی محافظت کند.
