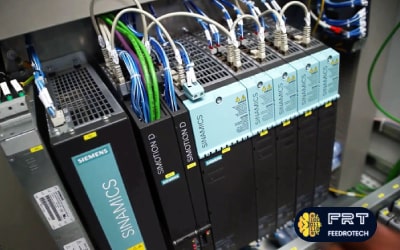

درایو AC یا اینورتر (VFD) وسیلهای است که برای کنترل سرعت و گشتاور موتورهای الکتریکی AC با تنظیم فرکانس و ولتاژ اعمال شده به موتور استفاده میشود. این فناوری با بهینهسازی مصرف انرژی، کاهش استهلاک و امکان کنترل دقیق، تحولی در صنایع ایجاد کرده است.اما برای حفظ این بهینهسازی در طول زمان، تعمیر درایو ای سی(AC DRIVE) توسط متخصصان با تجهیزات مناسب، تنها راه بازگشت سریع و ایمن به چرخه تولید پس از هرگونه خرابی است.
درایو AC چیست و چه کاربردی دارد؟
اگر در محیط صنعتی یا حتی در برخی سیستمهای مدرن غیرصنعتی قدم زده باشید، به احتمال زیاد نام درایو Ac به گوش شما خورده است. این دستگاه که به طور فنی درایو فرکانس متغیر (VFD) نیز نامیده میشود، یکی از کلیدیترین قطعات در اتوماسیون صنعتی مدرن است. اما درایو AC دقیقاً چیست، چگونه کار میکند و چرا استفاده از آن تا این حد حیاتی شده است؟ این مقاله به زبان ساده به بررسی این سؤالات میپردازد
چرا به کنترل سرعت موتور نیاز داریم؟
موتورهای الکتریکی AC القایی، عضلات اصلی دنیای صنعت هستند. آنها پمپها، فنها، نوار نقالهها، کمپرسورها و دستگاههای دیگر را به حرکت درمیآورند. این موتورها معمولاً مستقیماً به برق شبکه متصل میشدند و با یک سرعت ثابت کار میکردند
اما این روش دو مشکل بزرگ دارد
مصرف انرژی بالا: در بسیاری از کاربردها مانند پمپها و فنها، نیازی به کارکرد موتور با حداکثر سرعت نیست. استفاده از شیر یا دمپر برای کنترل خروجی، مانند این است که با فشار دادن پدال گاز و ترمز به طور همزمان، سرعت ماشین را کنترل کنید! این روش انرژی بسیار زیادی را هدر میدهد
استهلاک مکانیکی: راهاندازی ناگهانی موتور با جریان بسیار بالا (معمولاً ۶ تا ۸ برابر جریان نامی) به شبکه برق و مکانیزمهای مکانیکی مانند تسمهها و کوپلینگها شوک وارد میکند
درایو AC با حل هوشمندانه این مشکلات، هم در انرژی صرفهجویی میکند و هم کنترل بینظیری را ارائه میدهد
درایو AC چگونه کار میکند؟
اصل اساسی کار یک درایو AC بر پایه رابطه سرعت موتور و فرکانس برق است. سرعت یک موتور AC (به دور در دقیقه یا RPM) مستقیماً با فرکانس منبع تغذیه آن نسبت دارد (RPM ≈ Freq × 120 / No. of Poles). بنابراین، برای کاهش سرعت موتور، باید فرکانس برق آن را کاهش داد
اما یک مشکل وجود دارد: اگر فقط فرکانس را کاهش دهیم و ولتاژ را ثابت نگه داریم، هسته موتور به نقطه اشباع رفته و جریان بسیار زیادی میکشد که منجر به آسیب میشود. بنابراین، درایو AC باید همزمان با کاهش فرکانس، ولتاژ را نیز به طور خطی کاهش دهد (اصل V/F ثابت)
سه مرحله اصلی یک درایو AC مدرن :
- یکسوسازی (Rectification): ابتدا ولتاژ AC ورودی (مثلاً 380V-50Hz) توسط یک پل دیودی به ولتاژ DC یکسو و تقریباً صاف تبدیل میشود. این ولتاژ DC در یک بانک خازنی ذخیره میشود
- باس DC: این بخش، قلب درایو است. ولتاژ DC یکسو شده در اینجا ذخیره و تثبیت میشود. این مرحله برق AC شبکه را از خروجی درایو جدا میکند
- اینورتر (Inversion): این بخش کلیدیترین مرحله است. در اینجا، ولتاژ DC ذخیره شده توسط مجموعهای از ترانزیستورهای قدرت بسیار سریع (معمولاً IGBT) به صورت کنترلشده، قطع و وصل (سوئیچ) میشوند تا یک شبه سینوسی با فرکانس و ولتاژ قابل تنظیم تولید شود. این ترانزیستورها هزاران بار در ثانیه روشن و خاموش میشوند و با تکنیک مدولاسیون عرض پالس (PWM)، یک شکل موج خروجی میسازند که برای موتور قابل قبول است.
یک مدار کنترلر (میکروپروسسور) به طور دائم پارامترهایی مانند سرعت جریان خروجی و ولتاژ را مانیتور کرده و الگوی سوئیچینگ IGBTها را برای رسیدن به خروجی مطلوب تنظیم میکند.
⚠️ علائم خرابی رایج درایو ای سی و اهمیت نگهداری پیشگیرانه
درایو ای سی معمولاً قبل از خرابی کامل، سیگنالهای هشداردهندهای ارسال میکند که نادیده گرفتن آنها میتواند به توقف تولید گرانقیمت منجر شود. گرمایش بیش از حد محفظه، اولین نشانه فرسایش فن خنککننده یا گرفتگی فیلترهای هواست. خطاهای مکرر اورکارنت (Overcurrent) اغلب نشاندهنده مشکل در موتور یا کابلکشی است، نه خود درایو. لرزش یا صدای غیرعادی از داخل درایو، ممکن است به معنای شل شدن اتصالات داخلی یا تخریب خازنها باشد. نمایشگر کدر یا خاموش بدون قطع برق، نشانه خرابی منبع تغذیه داخلی است. نگهداری پیشگیرانه شامل تمیزکاری فیلترها هر ۳ ماه، بررسی اتصالات هر ۶ ماه و تست عملکرد سالانه میتواند عمر درایو را تا ۴۰٪ افزایش دهد. تیم فیدروتک با ارائه خدمات نگهداری دورهای، از توقفهای غیرمنتظره جلوگیری کرده و عمر مفید تجهیزات شما را افزایش میدهد.
مزایای کلیدی استفاده از درایو AC
- صرفهجویی چشمگیر در انرژی: بزرگترین مزیت درایو AC است. در کاربردهای گشتاور متغیر مانند پمپها و فنها، کاهش اندک سرعت (مثلاً ۲۰%) میتواند تا ۵۰% در مصرف انرژی صرفهجویی کند. بازگشت سرمایه خرید درایو اغلب در کمتر از یک سال اتفاق میافتد
- کنترل نرم و دقیق سرعت: امکان تنظیم دقیق سرعت موتور مطابق با نیاز فرآیند، که منجر به بهبود کیفیت محصول و بهرهوری میشود
- جریان راهاندازی پایین (Soft Start): درایو AC میتواند موتور را به آرامی و بدون هیچ ضربهای تا سرعت شتاب دهد. این امر از فشار به شبکه برق و استهلاک مکانیکی (یاتاقانها، تسمهها، گیربکس) میکاهد و عمر موتور را افزایش میدهد.
حفاظت پیشرفته از موتور: درایوها به طور مداوم جریان، ولتاژ و دمای موتور را مانیتور میکنند و در صورت اضافه بار، اتصال کوتاه، اضافه ولتاژ یا under-voltage، به سرعت از موتور محافظت کرده و خاموش میشوند.
کاربردهای گسترده درایو AC
حضور درایوهای AC در صنعت همهگیر است
- سیستمهای پمپاژ: کنترل فشار ثابت در سیستمهای آبرسانی، تصفیهخانهها و ایستگاههای پمپاژ. (صرفهجویی انرژی بسیار بالا)
- سیستمهای تهویه مطبوع (HVAC): کنترل دور فنهای هواساز، برجهای خنککننده و پمپهای سیرکولاسیون
- صنایع نفت، گاز و پتروشیمی: کنترل پمپها، کمپرسورها و میکسرهای بزرگ
- نوار نقالهها و سیستمهای انتقال مواد: امکان کنترل دقیق سرعت، شتاب و موقعیت نوار نقاله در خطوط تولید و بستهبندی
- ماشینآلات صنعتی: کنترل سرعت اسپیندل ماشینهای CNC، دستگاههای اکسترودر و…
- آسانسورها و پلهبرقی: برای توقف و حرکت نرم و دقیق
جمعبندی
درایو AC یا اینورتر، بسیار بیشتر از یک کنترلکننده سرعت ساده است. این دستگاه یک راهحل هوشمند برای بهینهسازی مصرف انرژی، افزایش عمر تجهیزات و ارتقای کیفیت کنترل در فرآیندهای صنعتی و غیرصنعتی است. سرمایهگذاری روی این فناوری نه تنها یک تصمیم اقتصادی هوشمندانه برای کاهش هزینههای برق است، بلکه گامی به سوی صنعتی پایدارتر و قابل اعتماد تر محسوب میشود. با پیشرفت فناوری، درایوهای AC مدرن امکاناتی مانند اتصال به شبکههای صنعتی (Fieldbus)، مانیتورینگ پیشرفته و عیوب را نیز ارائه میدهند که آنها را به یکی از اجزای جدایی ناپذیر اتوماسیون تبدیل کرده است.و برای تکمیل این چرخه سرمایهگذاری هوشمند، دسترسی به خدمات تعمیر درایو ای سی با قطعات اصل و گارانتی، تضمینکننده بازگشت سریع بهرهوری پس از هرگونه خرابی خواهد بود.
